Conceptes bàsics del díode SMD: comprensió de tipus, codis, rendiment tèrmic i proves
2026-05-13 106

Els díodes SMD són petits components semiconductors que controlen la direcció del corrent elèctric en els circuits electrònics moderns.S'utilitzen àmpliament en dispositius com ara telèfons intel·ligents, carregadors ràpids, sistemes d'automoció i equips de comunicació perquè admeten dissenys compactes de PCB i un funcionament eficient d'alta velocitat.Els diferents tipus de díodes SMD realitzen funcions importants, com ara la conversió de potència, la regulació de la tensió, la protecció contra sobretensions i la commutació de senyal.Comprendre el seu comportament elèctric, rendiment tèrmic i disseny de paquets és important per construir sistemes electrònics fiables i eficients.

Catàleg

Què són els díodes de dispositius de muntatge en superfície (SMD)?

Dispositiu de muntatge en superfície (SMD) Els díodes són components semiconductors compactes que s'utilitzen per controlar la direcció del corrent elèctric en els circuits electrònics moderns.A diferència dels díodes tradicionals de forat passant que utilitzen cables inserits en plaques de circuits impresos (PCB), els díodes SMD es munten directament al PCB utilitzant la superfície Tecnologia de muntatge en superfície (SMT).

En el seu nucli, els díodes SMD actuen com vàlvules elèctriques unidireccionals.Permeten que el corrent flueixi en una direcció alhora que bloquegen el corrent invers que podria danyar components electrònics sensibles.

Els díodes SMD funcionen mitjançant a Semiconductor d'unió PN estructura que controla la conducció elèctrica durant endavant i biaix invers condicions.Depenent del tipus de díode, poden realitzar diverses funcions importants del circuit, com ara la rectificació de CA a CC, regulació de tensió, protecció de polaritat inversa, supressió de descàrregues electrostàtiques (ESD), commutació de senyal d'alta velocitat i sintonització de freqüència de RF.

Com que els díodes SMD utilitzen paquets compactes sense cable i camins elèctrics més curts, ajuden a millorar el rendiment de commutació, la integritat del senyal i l'eficiència elèctrica en els dissenys moderns de PCB.

Com els díodes SMD controlen el flux de corrent en circuits electrònics

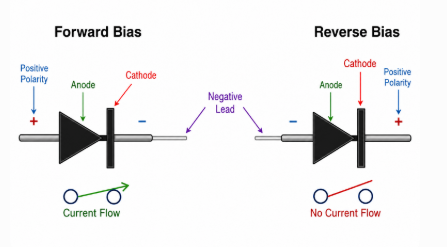

Figura 2. Operació de polarització directa i inversa d'un díode que mostra el comportament del flux actual

Els díodes SMD controlen el corrent permetent la conducció elèctrica durant la polarització directa i bloquejant el corrent durant l'operació de polarització inversa.

Terminal	Funció
Ànode	Entrada actual positiva
Càtode	Sortida actual / costat de bloqueig

Durant biaix cap endavant, el corrent flueix de l'ànode al càtode.Durant biaix invers, la regió d'esgotament dins de la unió PN s'expandeix i bloqueja el flux de corrent.

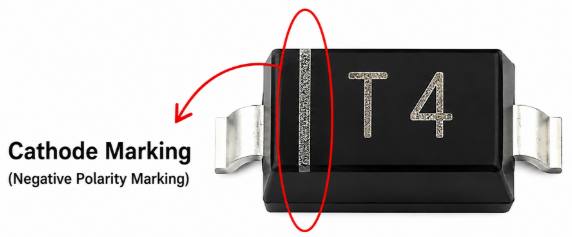

El costat del càtode s'identifica normalment per a marca de ratlles, marcatge de punts, banda impresa, o Indicador de serigrafia PCB.

La instal·lació de la polaritat correcta és important perquè una orientació incorrecta del díode pot provocar curtcircuits, sobreescalfament dels components, danys de corrent inversa, fallada de traça de PCB i inestabilitat general de la font d'alimentació.

En LED d'automòbil sistemes d'il·luminació, els díodes rectificadors instal·lats incorrectament poden permetre que la tensió inversa de la bateria arribi a circuits integrats sensibles del controlador, per això s'afegeixen habitualment díodes Schottky de protecció inversa per ajudar a prevenir danys catastròfics de l'ECU durant l'engegada o la substitució de la bateria.

Per què es prefereixen els díodes SMD en l'electrònica moderna

Els díodes SMD són àmpliament preferits en l'electrònica moderna perquè admeten dissenys compactes de PCB, fabricació automatitzada de SMT, dissenys de dispositius lleugers, i fiable conjunt de circuits d'alta densitat .La seva estructura de paquets més petita també ajuda a millorar integritat del senyal i suports funcionament eficient en sistemes electrònics amb restriccions d'espai.

En el seu nucli, els díodes SMD ajuden a permetre productes electrònics més petits i eficients sense sacrificar el rendiment elèctric.A mesura que els dispositius moderns continuen reduint-se mentre requereixen velocitats de processament més ràpides i una major eficiència energètica, els components de semiconductors compactes han esdevingut cada cop més importants en el disseny de PCB.

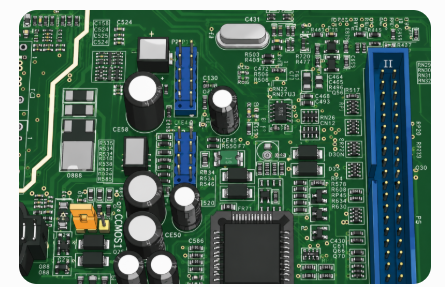

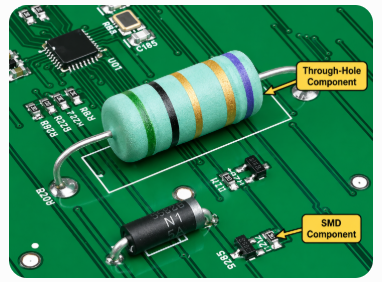

A diferència dels components tradicionals de forat passant, els díodes SMD es munten directament a la superfície del PCB, cosa que permet als fabricants automatitzar el muntatge mitjançant màquines pick-and-place d'alta velocitat.Això millora molt l'eficiència de producció, redueix el cost de fabricació i admet la fabricació d'electrònica a gran escala.

Com que els díodes SMD utilitzen camins elèctrics més curts, també es redueixen inductància parasitària i capacitat.Això millora la velocitat de commutació, la integritat del senyal i el rendiment d'alta freqüència en els circuits electrònics moderns.

En els sistemes d'alimentació compactes d'alta freqüència, una menor pèrdua d'energia ajuda a reduir la generació de calor, millorar l'eficiència i allargar la vida útil dels components en dispositius electrònics ben empaquetats.

Els díodes SMD també ajuden a millorar en general Fiabilitat de PCB minimitzant l'estrès mecànic causat pels cables llargs.La seva estructura compacta els fa molt adequats per a dissenys electrònics d'alta densitat i sensibles a les vibracions.

Els sistemes electrònics moderns continuen confiant en díodes SMD perquè combinen mida compacta, protecció elèctrica fiable, comportament de commutació eficient i una forta compatibilitat amb els processos de fabricació de PCB automatitzats.

Diferents tipus de díodes SMD i les seves funcions

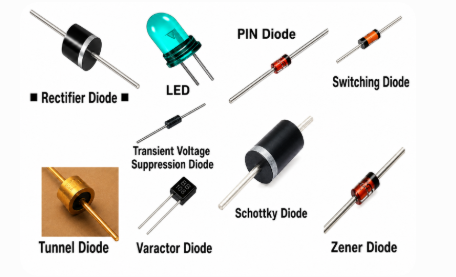

Figura 3. Tipus de díodes comuns utilitzats en circuits electrònics

Els díodes SMD estan disponibles en diversos tipus especialitzats, amb cada tipus dissenyat per realitzar una funció elèctrica específica en circuits electrònics.Les seves funcions inclouen la rectificació de corrent, la regulació de tensió, la supressió de sobretensió, la commutació de senyal, la detecció de llum i l'ajust de RF.

Díodes rectificadors: Els díodes SMD rectificadors converteixen el corrent altern (CA) en corrent continu (CC).S'utilitzen habitualment en circuits de conversió d'energia on es requereix una sortida de CC estable.

Díodes Schottky: Els díodes Schottky SMD són coneguts per la seva baixa tensió directa i el seu comportament de commutació ràpida.S'utilitzen habitualment en circuits d'alimentació d'alta eficiència i sistemes electrònics de commutació ràpida.

Díodes Zener: Els díodes Zener SMD regulen la tensió funcionant en mode de ruptura inversa.Ajuden a mantenir nivells de tensió estables i protegeixen els components sensibles de condicions de sobretensió.

Díodes de commutació: Els díodes SMD de commutació estan dissenyats per a un funcionament ràpid de commutació en circuits de senyals digitals i d'alta freqüència.El seu temps de resposta ràpid ajuda a millorar el rendiment de l'encaminament del senyal.

Díodes TVS (Supressió de Tensió Transitòria).: Els díodes TVS SMD protegeixen els circuits de pics de tensió sobtats, descàrregues electrostàtiques (ESD) i esdeveniments de sobretensió transitoris que poden danyar els components dels semiconductors.

Díodes emissors de llum (LED): Els LED SMD converteixen l'energia elèctrica en llum visible per a il·luminació, indicadors de pantalla i sistemes de retroil·luminació.

Fotodiodes: Els fotodíodes converteixen la llum entrant en corrent elèctric i s'utilitzen habitualment en sistemes de detecció òptica i de detecció de llum.

Díodes Varactor (Varicap).: Els díodes Varactor SMD funcionen com a condensadors controlats per tensió que ajuden a ajustar la freqüència de sintonització en circuits de comunicació i RF.

Díodes de túnel: Els díodes SMD de túnel són dispositius semiconductors d'alta velocitat especialitzats utilitzats en sistemes de microones, oscil·ladors i RF avançats a causa de les seves característiques de commutació extremadament ràpides.

Anàlisi comparativa dels principals tipus de díodes SMD

Els diferents tipus de díodes SMD estan optimitzats per a diferents requisits elèctrics, com ara la velocitat de commutació, el control de tensió, la conversió de potència i la protecció del circuit.Comprendre aquestes diferències ajuda a millorar la selecció de components per a l'estabilitat tèrmica, el rendiment elèctric i la fiabilitat a llarg termini.

Característica	Rectificador	Schottky	Zener	TVS
Funció principal	AC/DC conversió	Ràpida baixa pèrdua commutació	Tensió regulació	Augment protecció
Endavant Tensió	Més alt	Baixa	Moderat	Varia
Canvi Velocitat	Moderat	Molt ràpid	Moderat	Extremadament ràpid
Poder Eficiència	Moderat	Alt	Moderat	Centrat en la protecció
Revés Ús de descomposició	No	No	Sí	Sí
Comú Ús de la indústria	Poder subministraments	Carregadors, SMPS	Carrils de tensió	Automoció, USB

Díodes Schottky es prefereixen habitualment en circuits de commutació d'alta freqüència perquè la seva baixa tensió directa i el seu temps de recuperació gairebé nul ajuden a reduir la pèrdua d'energia i la generació de calor.Les seves característiques de commutació ràpida també milloren l'eficiència en sistemes electrònics compactes.

En els convertidors DC-DC compactes, els díodes Schottky solen produir una pèrdua de potència menor que els díodes rectificadors estàndard perquè el seu voltatge directe més baix redueix la generació de calor durant l'operació de commutació contínua.

Díodes Zener s'utilitzen principalment quan es requereix una regulació de tensió estable i una operació de ruptura inversa controlada. Díodes TVS, en canvi, estan optimitzats per a la supressió de transitoris i una protecció ràpida contra pics de tensió i esdeveniments ESD.

Díodes rectificadors estàndard són més adequats per a la conversió general de CA a CC on el rendiment de commutació ultra ràpid és menys important.

Cada tipus de díode implica determinades compensacions elèctriques. Per exemple, Els díodes Schottky proporcionen una commutació més ràpida i una caiguda de tensió més baixa, però també poden produir un corrent de fuga inversa més alt a temperatures elevades en comparació amb els rectificadors de silici estàndard.

Comprendre aquestes diferències de rendiment ajuda a millorar la fiabilitat del circuit, l'estabilitat tèrmica i l'eficiència general del sistema electrònic.

Mides del paquet de díodes SMD i rendiment tèrmic

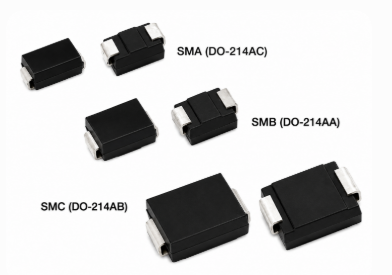

Figura 4. Mides de paquet de díodes SMD comuns: SMA, SMB i SMC

La mida del paquet de díodes de muntatge superficial afecta directament la capacitat de manipulació actual, la dissipació tèrmica, la fiabilitat de la PCB, l'estabilitat de commutació i la durabilitat mecànica general.La selecció del paquet correcte és important perquè una mala gestió tèrmica pot reduir l'eficiència, augmentar la temperatura de la unió i escurçar la vida útil dels components.

Els paquets de díodes més petits s'utilitzen habitualment en l'electrònica compacta de baixa potència, mentre que els paquets més grans són més adequats per a aplicacions de gran intensitat i gran potència que generen calor substancial durant el funcionament.

paquet	Corrent màxima	Rendiment tèrmic	Ús típic
SOD-523	Molt Baix	Limitat	Senyal commutació
SOD-323	Baixa	Moderat	Petita lògica circuits
SOD-123	Mitjana	Millor	Zener/rectificador
SMA	Mitjà-Alt	Bé	Poder rectificació
SMB	Alt	Fort	TVS protecció
SMC	Molt alt	Excel·lent	Industrial poder

Paquets SMD més petits com ara SOD-523 i SOD-323 s'utilitzen habitualment en circuits lògics de processament de senyal compactes i de baixa intensitat on l'espai de PCB és limitat.Tanmateix, la seva menor capacitat de dissipació tèrmica els fa menys adequats per a aplicacions d'alta potència.

Paquets més grans com ara SMA, SMB, i SMC proporcionen un rendiment tèrmic més fort i una capacitat de maneig actual.La seva superfície més gran ajuda a distribuir la calor de manera més eficaç i admet un funcionament més estable en condicions elèctriques exigents.

El rendiment tèrmic és cada cop més important en circuits d'alta corrent i alta freqüència perquè una temperatura excessiva de la unió pot reduir la vida útil del díode, reduir l'eficiència energètica i augmentar el risc de fallada de la PCB.

En dissenys de PCB compactes, la calor generada dins de la unió del díode s'ha de transferir de manera eficient a les capes de coure de PCB.Si la calor no es pot propagar correctament, la temperatura de la unió pot augmentar ràpidament i crear una fuga tèrmica, una eficiència reduïda, una inestabilitat de tensió directa, un envelliment accelerat dels semiconductors i una fallada prematura dels components.

Zona de coure PCB també influeix fortament en el comportament tèrmic. Abocaments de coure més grans connectats als coixinets de díodes ajuden a difondre la calor per la superfície de la PCB, redueixen les temperatures localitzades dels punts calents i admeten un funcionament més estable a llarg termini.

En els sistemes electrònics d'alta potència, l'estabilitat tèrmica es suporta habitualment mitjançant l'ús de traces de coure més amples, vies tèrmiques, plans de coure multicapa, paquets de díodes més grans i un disseny de flux d'aire millorat per reduir l'acumulació de calor i mantenir temperatures de funcionament més segures.

La reducció tèrmica és una altra consideració important durant la selecció del díode.A mesura que augmenta la temperatura de funcionament, la capacitat màxima de maneig de corrent segur del díode disminueix.Aquest comportament de reducció s'ha de tenir en compte per evitar el sobreescalfament en condicions de funcionament reals.

La selecció adequada del paquet ajuda a optimitzar l'eficiència energètica, l'estabilitat tèrmica, la durabilitat mecànica, la consistència de fabricació i la fiabilitat del circuit a llarg termini.

Figura 5. Àrees grans de coure de PCB ajuden a propagar la calor i reduir la temperatura del díode

Com afecta l'àrea de coure PCB a la temperatura del díode

L'àrea de coure PCB té una forta influència en el rendiment tèrmic del díode SMD perquè la capa de coure actua com a difusor de calor que transfereix la calor lluny de la unió semiconductora.

Quan el corrent flueix a través del díode, la dissipació de potència genera calor a l'interior de la unió.Si l'àrea de coure circumdant és massa petita, la calor es concentra a prop del paquet de díodes i augmenta ràpidament la temperatura de la unió.

Els abocaments de coure més grans ajuden a reduir-lo temperatures dels punts calents, millorar la propagació de la calor, menor resistència tèrmica, safavorir l'estabilitat a llarg termini, i reduir l'estrès tèrmic durant el funcionament continu.

En reguladors de commutació compactes i carregadors ràpids, una àrea de coure insuficient pot provocar que els petits díodes Schottky s'escalfin fins i tot quan funcionen dins dels seus límits de corrent nominal.

La transferència tèrmica es millora generalment ampliant la mida dels coixinets de coure, connectant coixinets als plans interns de coure, utilitzant capes de coure més gruixudes i afegint-hi vies de costura tèrmica.

L'anàlisi d'imatge tèrmica sovint revela que la mala distribució del coure crea punts calents tèrmics localitzats a prop dels díodes de potència i dels components de commutació.

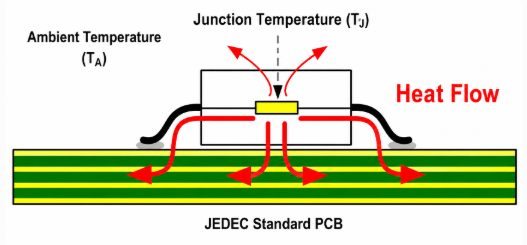

Figura 6. Flux de calor de la unió del díode a la PCB durant la dissipació tèrmica

Comprendre la resistència tèrmica (RθJA)

Resistència tèrmica, comunament expressada com RθJA (resistència tèrmica de la unió a l'ambient), mesura amb quina eficàcia es transfereix la calor des de la unió semiconductora a l'aire circumdant.

Els valors més baixos de RθJA indiquen una millor capacitat de refrigeració i una transferència de calor més eficient.

La relació entre la dissipació de potència i l'augment de temperatura es pot estimar mitjançant:

T_J=T_A+(Pàg_D×R_θJA)

On:

• TJ = Temperatura de la unió

• TA = Temperatura ambient

• PD = Potència dissipada

• RθJA = Resistència tèrmica de la unió a l'ambient

Aquesta relació és molt important en l'electrònica de potència perquè una temperatura excessiva de la unió pot augmentar el corrent de fuga, reduir l'eficiència, accelerar l'envelliment dels semiconductors, desencadenar la fuga tèrmica i provocar una fallada permanent del díode.

Per exemple, un díode Schottky que es dissipa 1W de potència amb un valor RθJA de 80 °C/W pot experimentar un 80°C la temperatura de la unió augmenta per sobre de la temperatura ambient.Si la temperatura de l'aire circumdant és 40°C, la temperatura de la unió pot acostar-se 120°C, que pot augmentar molt l'estrès tèrmic i reduir la fiabilitat a llarg termini.

En dissenys pràctics de PCB, un díode Schottky SOD-323 compacte funciona a 1A de corrent pot dissipar prou potència per augmentar la temperatura de la unió per sobre 100°C si l'àrea de coure de PCB és limitada.Les proves tèrmiques sovint mostren que augmentar la mida de l'abocament de coure i afegir vies tèrmiques poden reduir notablement la temperatura del punt calent i donar suport a un funcionament més estable a llarg termini.

Els valors RθJA s'enumeren normalment a les fitxes de dades de díodes de muntatge superficial i ajuden a estimar la temperatura de funcionament segura en condicions reals de PCB.Els valors de resistència tèrmica més baixos en general indiquen una capacitat de refrigeració més forta i una transferència de calor més eficient a l'entorn.

Els paquets SMD més petits solen tenir una resistència tèrmica més alta perquè la seva superfície reduïda limita la transferència de calor al PCB i a l'aire circumdant.

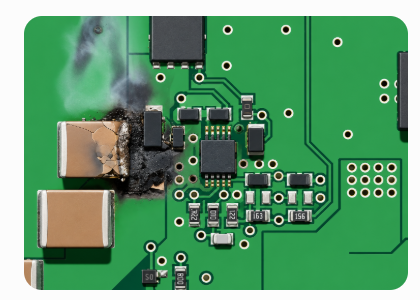

Figura 7. Danys per sobreescalfament causats per una mala dissipació de calor en paquets SMD compactes

Per què els paquets SMD petits s'escalfen més ràpidament

Els paquets SMD petits solen sobreescalfar-se més ràpidament perquè ho tenen massa tèrmica limitada, menor àrea de dissipació de calor, major resistència tèrmica, i àrea de contacte de coure reduïda.

Per exemple Els paquets , SOD-523 i SOD-323 són excel·lents per a aplicacions de senyal compacte, però poden tenir problemes en circuits de commutació d'alta intensitat on la dissipació d'energia contínua genera calor substancial.

A mesura que augmenta la temperatura, el corrent de fuga augmenta, les característiques del voltatge directe canvien, l'eficiència disminueix i la degradació dels semiconductors s'accelera.

En dispositius electrònics compactes com ara telèfons intel·ligents i Carregadors USB-C, densament empaquetat Dissenys de PCB pot atrapar la calor i empitjorar l'acumulació tèrmica al voltant de petits paquets de díodes.Un flux d'aire deficient augmenta encara més l'estrès tèrmic perquè la convecció natural es limita a l'interior de tancaments compactes.

Els riscos de sobreescalfament es redueixen habitualment seleccionant paquets de díodes més grans, optimitzant el flux d'aire de PCB, augmentant l'àrea del pla de coure, reduint el corrent de funcionament i utilitzant díodes Schottky de major eficiència.

Paràmetre	Descripció	Importància
Revés Tensió (Vr)	Màxim tensió inversa	Prevé avaria
Endavant Tensió (Vf)	Caiguda de tensió durant la conducció	Afecta eficiència i generació de calor
Fuga Corrent (IR)	Revés fuga de corrent	Important per circuits de baixa potència
Temps de recuperació (trr)	Canvi velocitat de recuperació	Important per funcionament d'alta freqüència
Cruïlla Capacitat (Cj)	Càrrega emmagatzemada entre terminals	Afecta RF i rendiment de canvi
Màxim Temperatura de la unió (Tj)	La seguretat més alta temperatura de funcionament	Prevé danys tèrmics

Els paquets de díodes més grans generalment proporcionen una resistència tèrmica més baixa i una millor capacitat de dissipació de calor.Tot i que els paquets més petits ajuden a reduir la mida de la PCB, sovint requereixen una gestió tèrmica més acurada sota càrrega de corrent contínua.

Tot i que els paquets de díodes de muntatge superficial més petits ajuden a reduir l'ús d'espai de PCB, sovint requereixen un disseny tèrmic més acurat perquè la seva superfície reduïda limita la capacitat de dissipació de calor sota càrrega de corrent contínua.

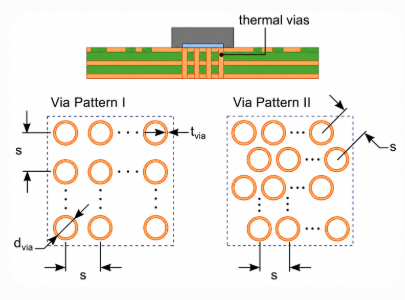

Figura 8. Patrons de via tèrmica utilitzats per millorar la dissipació de calor de la PCB i l'eficiència de refrigeració

Vias tèrmiques i refrigeració de PCB multicapa

Les vies tèrmiques són forats xapats que transfereixen la calor de la capa superior de PCB als plans de coure interns o inferiors.Ajuden a distribuir la calor a través de múltiples capes de PCB en lloc de concentrar la calor a prop del paquet de díodes.

Les vies tèrmiques ajuden a reduir la temperatura de la unió, donen suport a la propagació tèrmica, redueixen la formació de punts calents i milloren la fiabilitat a llarg termini.

Els plans de coure de PCB multicapa admeten encara més la dissipació de la calor perquè les grans àrees internes de coure actuen com a dipòsits tèrmics que absorbeixen i distribueixen la calor de manera més eficient.Això esdevé especialment important en electrònica compacta d'alta potència on el flux d'aire és limitat.

Figura 9. El flux d'aire millora la refrigeració del díode SMD

El flux d'aire adequat millora la refrigeració i la fiabilitat dels díodes SMD

El flux d'aire afecta fortament la temperatura de funcionament del díode, especialment en aplicacions d'alta potència.Les males condicions de flux d'aire poden atrapar la calor a prop de la superfície del PCB i augmentar la temperatura de la unió, el corrent de fuga, l'estrès tèrmic i la probabilitat de fallada.

El flux d'aire forçat dels ventiladors de refrigeració ajuda a eliminar la calor de manera més eficient i redueix la temperatura de funcionament en sistemes electrònics d'alta potència on es requereix una dissipació de calor contínua.

Fins i tot les millores moderades del flux d'aire poden reduir considerablement la temperatura de la unió del díode i donar suport a l'estabilitat operativa a llarg termini.

Reducció tèrmica en dissenys d'alta corrent

La reducció tèrmica es refereix a reduir la capacitat de maneig de corrent admissible d'un díode a mesura que augmenta la temperatura de funcionament.

La majoria de fulls de dades de díodes especifiquen les classificacions actuals en condicions controlades de laboratori, sovint al voltant dels 25 °C de temperatura ambient.En els sistemes electrònics reals, les temperatures de funcionament sovint són molt més altes.

A mesura que augmenta la temperatura de la unió, el corrent de funcionament segur disminueix, el corrent de fuga augmenta, la dissipació de potència augmenta i el risc de fuga tèrmica augmenta.

Els marges de reducció tèrmica s'apliquen habitualment per donar suport a la fiabilitat en les pitjors condicions de funcionament, especialment en sistemes electrònics d'alta potència i alta freqüència on la generació de calor és contínua.

Ignorar la reducció tèrmica pot provocar una fallada prematura dels components, un comportament inestable del circuit, un escalfament excessiu i una vida útil reduïda del producte.

El disseny tèrmic adequat ajuda a garantir que els díodes SMD puguin funcionar amb seguretat en condicions d'estrès elèctric i ambiental contínues durant una llarga vida útil.

Problemes tèrmics de PCB reals en aplicacions de díodes SMD

Els problemes de gestió tèrmica es troben entre els reptes de fiabilitat més comuns a les aplicacions modernes de díodes SMD.Com que els paquets SMD són compactes i densament empaquetats en PCB, l'acumulació excessiva de calor pot afectar ràpidament el rendiment elèctric i l'estabilitat del circuit a llarg termini.

Un problema pràctic comú es produeix en l'electrònica portàtil que utilitzen díodes Schottky SOD-323 compactes per a la gestió de l'energia i la protecció de polaritat inversa.

Problema tèrmic de PCB real: sobreescalfament SOD-323

En circuits compactes d'alta corrent, els díodes Schottky SOD-323 es poden sobreescalfar quan l'àrea de coure de PCB és massa petita, el flux d'aire està restringit, el corrent de commutació supera els límits de funcionament segurs, les vies tèrmiques estan absents o l'amplada de traça de la PCB és insuficient.

A mesura que augmenta la temperatura de la unió, el díode pot experimentar una eficiència reduïda, un augment del corrent de fuita, una fuga tèrmica, inestabilitat de tensió i una degradació prematura dels semiconductors.

Els símptomes visibles sovint inclouen decoloració de la PCB, marques de cremades a prop del díode, comportament de càrrega inestable, eficiència de conversió d'energia reduïda i funcionament del circuit intermitent.

En els carregadors compactes USB-C i els convertidors DC-DC, el sobreescalfament dels díodes Schottky pot reduir considerablement l'eficiència de càrrega i escurçar la vida útil dels components propers a causa de l'estrès tèrmic localitzat.

En un disseny compacte de carregador USB-C, un petit díode Schottky SOD-323 es va escalfar excessivament durant l'operació de càrrega ràpida contínua perquè l'àrea de coure de PCB circumdant era massa petita per a una difusió adequada de la calor.Les imatges tèrmiques van revelar temperatures localitzades de punts calents a prop del paquet de díodes, que van provocar un rendiment de càrrega inestable després d'un funcionament prolongat.Substituir el díode per un paquet SMA més gran i afegir vies tèrmiques va ajudar a reduir la temperatura de funcionament i millorar la fiabilitat a llarg termini.

Aquest tipus de problema de sobreescalfament demostra com la qualitat del disseny de PCB afecta directament l'estabilitat tèrmica i la vida útil dels semiconductors en sistemes electrònics compactes d'alta potència.

Solució tèrmica de PCB pràctica

Augmentar l'àrea d'abocament de coure al voltant dels coixinets de díodes ajuda a millorar la dissipació tèrmica distribuint la calor per una superfície de PCB més gran.La fiabilitat tèrmica també es suporta habitualment mitjançant l'ús de traces de coure més amples, plans de coure multicapa, vies tèrmiques, disseny de flux d'aire millorat i paquets de díodes més grans per a càrregues de corrent més altes.

En dissenys pràctics de PCB, una mala gestió tèrmica pot crear temperatures localitzades de punts calents que acceleren l'envelliment dels semiconductors i augmenten les taxes de fallada a llarg termini.El disseny de la disposició tèrmica adequada ajuda a mantenir un funcionament estable, especialment en sistemes electrònics compactes on el flux d'aire i l'espai de refrigeració són limitats.

L'anàlisi d'imatge tèrmica s'utilitza sovint durant el desenvolupament de PCB per identificar components sobreescalfats i optimitzar la distribució de calor abans de la producció en massa.

Els sistemes electrònics moderns depenen en gran mesura d'un disseny tèrmic acurat perquè fins i tot petits augments de temperatura poden afectar molt la fiabilitat i l'estabilitat elèctrica a llarg termini.

Paràmetres elèctrics importants per a la selecció de díodes SMD

La selecció del díode SMD correcte requereix una avaluació acurada de diversos paràmetres elèctrics importants que afecten directament l'eficiència, l'estabilitat tèrmica, el rendiment de commutació i la fiabilitat del circuit a llarg termini.

Els diferents tipus de díodes estan optimitzats per a diferents condicions de funcionament.Alguns estan dissenyats per a la commutació d'alta velocitat, mentre que d'altres prioritzen la protecció contra sobretensions, la regulació de tensió o la capacitat de maneig d'alta corrent.Comprendre aquests paràmetres elèctrics ajuda a determinar el díode més adequat per a una aplicació específica.

Paràmetre	Descripció	Importància
Revés Tensió (Vr)	Màxim tensió inversa	Prevé avaria
Endavant Tensió (Vf)	Caiguda de tensió durant la conducció	Afecta eficiència i generació de calor
Fuga Corrent (IR)	Revés fuga de corrent	Important per circuits de baixa potència
Temps de recuperació (trr)	Canvi velocitat de recuperació	Important per funcionament d'alta freqüència
Cruïlla Capacitat (Cj)	Càrrega emmagatzemada entre terminals	Afecta RF i rendiment de canvi
Màxim Temperatura de la unió (Tj)	La seguretat més alta temperatura de funcionament	Prevé danys tèrmics

La selecció de paràmetres elèctrics incorrectes pot provocar un sobreescalfament, un funcionament inestable, una pèrdua excessiva de potència, una eficiència reduïda, una fuga tèrmica i una fallada prematura dels components.La selecció de paràmetres adequada ajuda a donar suport a la fiabilitat del circuit, l'estabilitat tèrmica, l'eficiència energètica i el rendiment electrònic a llarg termini.

Tensió directa (Vf)

La tensió directa determina quanta tensió es perd quan el corrent flueix pel díode durant l'operació de polarització directa.

Tipus de díode	Tensió directa típica
Schottky Díode	0,2 V–0,4 V
Silici Díode rectificador	0,7 V–1,1 V

La tensió directa més baixa millora directament l'eficiència energètica perquè es converteix menys energia elèctrica en calor durant la conducció.Això esdevé especialment important en l'electrònica compacta on l'espai de gestió tèrmica és limitat.

Els díodes Schottky es seleccionen habitualment per a circuits d'alimentació d'alta eficiència a causa de la seva caiguda de tensió reduïda i el seu comportament de commutació ràpid.Els rectificadors de silici estàndard, però, poden proporcionar una millor tolerància a la tensió inversa i un corrent de fuga més baix en determinades aplicacions.

La tensió directa més baixa també ajuda a reduir l'estrès tèrmic, millorar l'eficiència, baixar la temperatura de la unió i allargar la vida útil dels components.

Relació de dissipació de potència:

P=V_f×I

Fins i tot petites reduccions de la tensió directa poden reduir en gran mesura la pèrdua de potència en sistemes electrònics d'alta intensitat.

Tensió inversa (Vr)

La tensió nominal inversa defineix la tensió inversa màxima que el díode pot suportar amb seguretat abans que es produeixi una avaria elèctrica.Si la tensió inversa aplicada supera el límit nominal, el díode pot experimentar una ruptura d'allau, un corrent de fuga excessiu, danys permanents als semiconductors i una fallada de la PCB durant les pujades de tensió.

Les classificacions de tensió inversa es seleccionen normalment amb un marge de seguretat addicional per ajudar a mantenir la fiabilitat durant condicions de funcionament transitòries.Un marge de tensió inversa insuficient augmenta el risc de problemes de fiabilitat a llarg termini i fallades de camp inesperades.

Corrent de fuga (IR)

El corrent de fuga es refereix a la petita quantitat de corrent inversa que flueix pel díode quan es polaritza a la inversa.Tot i que el corrent de fuga és normalment molt petit, les fuites excessives poden reduir la durada de la bateria, reduir l'eficiència en espera, augmentar l'estrès tèrmic i afectar els circuits de precisió de baixa potència.

El corrent de fuga generalment augmenta a mesura que augmenta la temperatura, augmenta la tensió inversa i es produeix l'envelliment dels semiconductors.El baix rendiment de fuites és especialment important en electrònica portàtil, sistemes alimentats amb bateries, dispositius IoT i circuits d'espera d'eficiència energètica.

Els díodes Schottky solen tenir un corrent de fuga més alt que els rectificadors de silici estàndard, especialment a temperatures de funcionament elevades.

Per exemple, Els díodes Schottky solen proporcionar una excel·lent eficiència en els carregadors ràpids a causa del seu baix voltatge directe.No obstant això, el seu major corrent de fuita a temperatura elevada pot reduir lleugerament l'eficiència en espera en sistemes alimentats amb bateries.

Aquesta compensació esdevé important en dissenys electrònics de baixa potència on la llarga durada de la bateria i el consum mínim d'energia en espera són prioritats.

Temps de recuperació (trr)

El temps de recuperació mesura la rapidesa amb què el díode deixa de conduir quan es passa de la polarització directa a la polarització inversa.

Tipus de díode	Temps típic de recuperació
Estàndard Rectificador	2 µs–30 µs
Recuperació ràpida Díode	50ns–500ns
Schottky Díode	Prop de zero

El temps de recuperació és cada cop més important a mesura que augmenta la freqüència de commutació.Els díodes rectificadors estàndard són generalment acceptables per a fonts d'alimentació de baixa freqüència, però poden crear pèrdues de commutació excessives en circuits d'alta freqüència.

A les fonts d'alimentació de commutació d'alta freqüència, els díodes rectificadors més lents poden generar pèrdues de commutació addicionals perquè el corrent de recuperació inversa continua fluint breument durant les transicions de commutació.La recuperació ràpida i els díodes Schottky ajuden a reduir aquestes pèrdues, reduir la generació de calor i millorar l'eficiència global del convertidor.

La recuperació ràpida i els díodes Schottky es prefereixen habitualment en fonts d'alimentació de commutació, carregadors ràpids, convertidors DC-DC, circuits d'alimentació de RF i sistemes industrials d'alta freqüència.

El seu comportament de commutació més ràpid ajuda a reduir les pèrdues de commutació, reduir la generació de calor, millorar l'eficiència, reduir el soroll EMI i donar suport a una millor estabilitat tèrmica.

Tanmateix, els díodes Schottky poden presentar un corrent de fuita inversa més gran a temperatures elevades, cosa que s'ha de tenir en compte en entorns tèrmicament exigents.

Capacitat de la unió (Cj)

La capacitat de la unió representa la càrrega elèctrica emmagatzemada entre els terminals del díode.Aquest paràmetre afecta directament la velocitat de commutació, el rendiment de RF, la integritat del senyal i el comportament del circuit d'alta freqüència.

La capacitat de la unió més baixa ajuda a millorar la commutació d'alta freqüència, l'estabilitat del senyal de RF, el rendiment del circuit de comunicació i la precisió del processament del senyal.

La capacitat de la unió esdevé especialment important en sistemes de comunicació RF, electrònica sense fil, circuits de processament de senyals i sistemes digitals d'alta velocitat.Una capacitat excessiva pot introduir una distorsió del senyal, un comportament de commutació més lent i una eficiència de RF reduïda.

Temperatura màxima de la unió (Tj)

La temperatura màxima de la unió, comunament escrita com a Tj, defineix la temperatura de funcionament segura més alta de la unió semiconductora interna del díode.

Aquest paràmetre és extremadament important perquè el díode pot fallar fins i tot quan les classificacions de tensió i corrent semblen acceptables si la gestió tèrmica és insuficient.

A mesura que augmenta la temperatura de la unió, el díode pot experimentar un augment del corrent de fuga, una eficiència reduïda, inestabilitat de tensió directa, envelliment accelerat dels semiconductors i danys interns permanents.

En aplicacions de díodes SMD d'alta intensitat, una temperatura excessiva de la unió pot provocar una fuga tèrmica.Això es produeix quan l'augment de la temperatura augmenta el corrent de fuga i la dissipació de potència, la qual cosa genera encara més calor i augmenta encara més la temperatura de la unió.

Si no es controla la fugida tèrmica, el díode pot fallar sobtadament i danyar els components del PCB circumdants.

Funcionar contínuament prop de la temperatura màxima de la unió també pot escurçar la vida útil dels components a llarg termini, fins i tot si no es produeix una fallada immediata.La temperatura elevada accelera els mecanismes de desgast dels semiconductors i redueix la fiabilitat a llarg termini.

La fiabilitat tèrmica es millora habitualment mitjançant l'ús de paquets de díodes més grans, traces de coure més amples, abocaments de coure PCB més grans, vies tèrmiques, millor flux d'aire i tècniques de reducció actual.

La gestió tèrmica adequada ajuda a mantenir la temperatura segura de la unió, millorar la fiabilitat a llarg termini i reduir el risc de fallada prematura dels components en els sistemes electrònics moderns.

Per exemple, un full de dades de díodes pot especificar una temperatura màxima d'unió de 150 °C i un valor RθJA de 90 °C/W.Aquests valors ajuden a estimar si el díode pot funcionar amb seguretat sota les condicions esperades de temperatura ambient i de dissipació de potència.

Com identificar els codis de díodes SMD i la polaritat

Figura 10. Marcament de polaritat del càtode del díode SMD

Una de les consultes de cerca més habituals relacionades amb els díodes SMD és Com identificar les marques de díodes SMD perquè els fabricants sovint imprimeixen codis SMD abreujats en paquets de díodes a causa de la mida limitada dels components.

Codi	Possible Tipus de díode
A7	Díode de commutació
M7	Díode rectificador
T4	Díode TVS

Com que els sistemes de marcatge varien entre els fabricants, la identificació dels components normalment es verifica mitjançant fulls de dades, bases de dades de codi SMD i proves de díodes de multímetre.

Com provar un díode SMD amb un multímetre

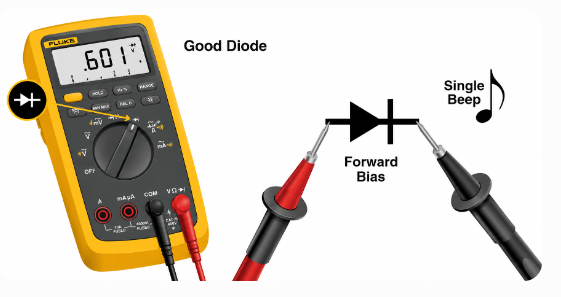

Figura 11. Provant un díode SMD amb un multímetre

Prova d'un díode SMD amb a multímetre ajuda a identificar problemes comuns, com ara curtcircuits, circuits oberts, danys per fuites i fallades tèrmiques.Els procediments de prova adequats són importants perquè les mesures incorrectes poden provocar un diagnòstic inexact o danys accidentals al PCB.

Precaucions de seguretat abans de la prova

Abans de realitzar qualsevol mesura de díode:

1. Desconnecteu i aïlleu l'alimentació del circuit

2. Descarregueu els condensadors completament abans de tocar el PCB

3. Eviteu provar circuits energitzats

4. Utilitzeu protecció ESD quan manipuleu aparells electrònics sensibles

Els condensadors grans dins de les fonts d'alimentació, els carregadors i l'electrònica industrial poden retenir una tensió perillosa fins i tot després d'haver retirat l'alimentació.La descàrrega dels condensadors ajuda a reduir el risc de descàrrega elèctrica i danys accidentals als components.

Les mesures en circuit tampoc són del tot fiables perquè els components de PCB circumdants poden crear lectures falses.Les resistències paral·leles, condensadors, inductors i camins de semiconductors poden afectar les mesures del multímetre i produir resultats enganyosos.

Per a una resolució de problemes més precisa, sovint s'aixeca un costat del díode del PCB per aïllar el component durant les proves.

Prova de biaix cap endavant

Configureu el multímetre al mode de prova de díodes.Connecteu la sonda vermella a l'ànode i la sonda negra al càtode.Un díode saludable normalment mostra una caiguda de tensió directa d'uns 0,2 V–0,4 V per als díodes Schottky i 0,6 V–0,7 V per als díodes de silici.Aquestes lectures representen la caiguda de tensió directa del díode durant la conducció.La tensió directa més baixa en els díodes Schottky ajuda a millorar l'eficiència i reduir la generació de calor en circuits de commutació d'alta freqüència.

Prova de polarització inversa

Inverteix les sondes del multímetre connectant la sonda negra a l'ànode i la sonda vermella al càtode.Un díode saludable hauria de bloquejar el flux de corrent invers.El multímetre normalment mostra OL (bucle obert) o una resistència molt alta.Si el corrent mesurable flueix en polarització inversa, el díode pot patir danys per fuites, ruptura de la unió o degradació tèrmica.Els problemes de fuites inverses solen ser més greus a temperatures de funcionament elevades.

Indicadors de falla habituals

Símptoma	Causa possible
0V tots dos indicacions	Díode en curtcircuit
OL tots dos indicacions	Díode obert
Inestable lectures	Tèrmica danys o fuites

Díodes en curtcircuit es produeix habitualment després d'una sobrecàrrega elèctrica, esdeveniments de polaritat inversa, sobreescalfament greu o danys per sobretensió.Díode obert els errors poden ser el resultat de danys al cable d'unió, cicles tèrmics excessius, esquerdes mecàniques o defectes de fabricació.Inestable o inconsistent Les lectures poden indicar danys tèrmics interns, problemes de corrent de fuga, juntes de soldadura esquerdades o degradació parcial dels semiconductors.

En circuits de commutació d'alta freqüència i fonts d'alimentació, els díodes SMD defectuosos també poden provocar una generació excessiva de calor, una tensió de sortida inestable, un soroll de commutació, una eficiència de càrrega reduïda i un funcionament intermitent del circuit.

Les proves adequades del multímetre ajuden a identificar ràpidament els díodes defectuosos i admeten una resolució de problemes més precisa en els sistemes electrònics moderns.

Falles comuns dels díodes SMD, errors de disseny de PCB i estàndards de fiabilitat

Tot i que els díodes SMD són altament fiables, el disseny del circuit incorrecte, l'estrès tèrmic, l'excés de tensió elèctrica, l'exposició a ESD i les pràctiques de soldadura deficients encara poden causar fallades prematures i problemes de fiabilitat a llarg termini.

Entendre els mecanismes de fallada comuns ajuda a millorar la fiabilitat de la PCB i reduir les taxes de fallada de camp en sistemes d'automoció, industrials, de comunicació i electrònics.

Errors comuns del díode SMD i resolució de problemes

Causa del fracàs	Símptoma Comú	Resultat probable
Elèctric sobreestrès	Sobreescalfament	Excés danys actuals
Excessiu calor	Marques de cremades	Tèrmica fugitiu
Exposició a ESD	Augment perdut protecció	Díode TVS degradació
flexió de PCB dany	Intermitent funcionament	Esquerdat juntes de soldadura
Inadequat soldadura	Tensió inestabilitat	Revés fuites i funcionament inestable

L'excés de tensió tèrmica i la sobrecàrrega elèctrica segueixen sent dues de les causes més comunes de fallada del díode SMD en l'electrònica moderna.Molts problemes de fiabilitat s'originen per un disseny tèrmic de PCB insuficient, una selecció de díodes inadequada, una protecció inadequada contra sobretensions, una mala qualitat de la junta de soldadura i un marge de tensió de funcionament incorrecte.

La sobrecàrrega elèctrica es produeix quan el díode funciona més enllà de la seva tensió o corrent nominal.Això pot augmentar ràpidament la temperatura de la unió i danyar permanentment l'estructura del semiconductor.

L'estrès tèrmic excessiu és una altra de les principals causes de fallada en l'electrònica compacta on una àrea de coure de PCB insuficient limita la dissipació de calor.

Els danys ESD solen afectar els díodes TVS instal·lats als ports USB, interfícies HDMI, sistemes de comunicació d'automòbils i circuits de protecció Ethernet.L'exposició a sobretensió repetida degrada gradualment la capacitat de protecció del díode amb el temps.

Errors comuns de disseny de PCB amb díodes SMD

• Coixinets tèrmics de mida inferior

La mala dissipació del coure augmenta la temperatura de la unió i redueix la fiabilitat a llarg termini.Els coixinets tèrmics petits poden evitar que la calor es propagui de manera eficient per la PCB.

• Col·locació de TVS incorrecta

Els díodes TVS col·locats massa lluny dels connectors externs es tornen menys efectius contra esdeveniments ESD i pics de tensió transitoris.En sistemes de comunicació d'alta velocitat com ara USB, HDMI i xarxes de dades d'automòbils, la col·locació inadequada del díode TVS pot permetre que els pics de tensió transitoris arribin a circuits integrats sensibles abans que es produeixi la supressió, augmentant el risc de danys permanents al circuit.

• Ús de rectificadors lents en circuits d'alta velocitat

Els temps de recuperació lents poden introduir soroll de commutació, augment de la pèrdua de potència, eficiència reduïda i problemes d'EMI.La recuperació ràpida o els díodes Schottky són generalment preferits en aplicacions de commutació d'alta freqüència.

• Marge de voltatge invers inadequat

La selecció de díodes massa a prop de la tensió de funcionament augmenta el risc d'avaria durant sobretensions transitories o condicions de funcionament inestables.La fiabilitat dels díodes sovint es millora combinant una gestió tèrmica adequada, un marge de tensió adequat, un disseny de PCB optimitzat, una col·locació correcta dels díodes a prop d'interfícies vulnerables i pràctiques de soldadura fiables.

Normes de fiabilitat i certificacions de compliment

Els estàndards de fiabilitat ajuden a verificar que els díodes SMD poden funcionar amb seguretat en condicions elèctriques, tèrmiques i ambientals exigents.

Característica	SMD Díodes	Forat passant Díodes
Mida del PCB	Compacte	Més gran
Fabricació	SMT automatitzat	Soldadura manual/ona
Rendiment d'alta freqüència	Millor	Abaix
Reparabilitat	Més difícil	Més fàcil
Dissipació tèrmica	Moderat	Millor per a alta potència
Ús comú	Portàtil electrònica	Sistemes industrials

Les proves de compliment ajuden a donar suport a la fiabilitat a llarg termini, la coherència de fabricació, la seguretat del producte, la durabilitat tèrmica i el compliment mediambiental.

Díodes SMD vs díodes de forat passant

Figura 12. SMD vs Components de forat a través de PCB

Els díodes SMD i els díodes de forat passant tenen funcions elèctriques similars, però difereixen considerablement en mida, mètode de fabricació, comportament tèrmic, durabilitat mecànica i integració de PCB.

Característica	SMD Díodes	Forat passant Díodes
Mida del PCB	Compacte	Més gran
Fabricació	SMT automatitzat	Soldadura manual/ona
Rendiment d'alta freqüència	Millor	Abaix
Reparabilitat	Més difícil	Més fàcil
Dissipació tèrmica	Moderat	Millor per a alta potència
Ús comú	Portàtil electrònica	Sistemes industrials

Els díodes SMD són generalment preferits en l'electrònica moderna perquè admeten dissenys de PCB més petits, producció en massa automatitzada, dispositius electrònics lleugers i rendiment d'alta freqüència millorat.

Els seus camins elèctrics més curts ajuden a reduir la inductància i la capacitat paràsites, cosa que els fa adequats per a circuits de commutació d'alta velocitat, sistemes de comunicació RF, convertidors de potència compactes i dispositius electrònics densament empaquetats.

Els díodes de forat passant, però, encara es poden preferir en sistemes d'alta potència, aplicacions de corrent intens, entorns mecànics durs i equips que requereixen reparacions o substitucions més fàcils.

Com que els components del forat passant utilitzen cables inserits a la PCB, sovint proporcionen un ancoratge mecànic més fort i un millor maneig de la calor per a dispositius de gran potència.

En els dispositius electrònics moderns, els díodes SMD dominen perquè els dissenys de PCB compactes i el muntatge SMT automatitzat redueixen molt els costos de fabricació i augmenten la velocitat de producció.

Com seleccionar el díode SMD adequat

La selecció del díode SMD correcte requereix equilibrar el rendiment elèctric, la capacitat tèrmica, la fiabilitat, la velocitat de commutació, la mida del paquet i els requisits de l'aplicació.

L'ús d'un díode incorrecte pot provocar un sobreescalfament, inestabilitat de tensió, una eficiència reduïda, una pèrdua de potència excessiva i una fallada prematura dels components.

La selecció de díodes adequada ajuda a donar suport a la fiabilitat a llarg termini, l'estabilitat tèrmica i el rendiment global del sistema electrònic.

Guia de selecció basada en sol·licituds

Aplicació	Díode recomanat
Carregador ràpid	Schottky díode
Tensió regulació	Díode Zener
USB ESD protecció	Díode TVS
Sintonització de RF	Varactor díode
AC rectificació	Rectificador díode

Factors clau a tenir en compte durant la selecció

• Tensió nominal inversa: el díode ha de suportar amb seguretat la tensió inversa màxima present al circuit.Un marge de tensió insuficient augmenta el risc d'avaria durant els pics de tensió transitoris.

• Capacitat de maneig de corrent: el díode ha de suportar amb seguretat tant les condicions de corrent continu com de corrent de sobretensió.Les aplicacions de major intensitat sovint requereixen paquets més grans, una millor dissipació tèrmica i traces de PCB més amples.

• Velocitat de commutació: els circuits d'alta freqüència requereixen una recuperació ràpida o díodes Schottky per minimitzar les pèrdues de commutació i millorar l'eficiència.

• Rendiment tèrmic: la capacitat tèrmica és important perquè una temperatura excessiva de la unió pot escurçar la vida útil dels components i reduir la fiabilitat.

• Restriccions d'espai de PCB: els dispositius electrònics compactes sovint requereixen paquets SMD més petits per suportar dissenys de PCB d'alta densitat.

Tanmateix, els paquets més petits poden tenir una menor capacitat de manipulació tèrmica i de corrent.

Selecció de díodes per a diferents indústries

• Electrònica per a automòbils: l'alta fiabilitat de sobretensions, una àmplia tolerància a la temperatura i el compliment AEC-Q101 són importants per mantenir un funcionament estable en condicions elèctriques i ambientals dures.

• Dispositius electrònics: mida compacta, baixa pèrdua de potència i alta eficiència de fabricació es prioritzen habitualment en dissenys de PCB i sistemes portàtils densament empaquetats.

• Sistemes industrials: la durabilitat tèrmica, la gran capacitat de corrent i la fiabilitat a llarg termini són importants per al funcionament continu en entorns elèctrics exigents.

• Sistemes de comunicació i RF: la commutació ràpida, la capacitat d'unió baixa i el rendiment estable d'alta freqüència ajuden a mantenir la integritat del senyal i un comportament de comunicació eficient.

L'elecció del paquet de díodes i les especificacions elèctriques correctes milloren enormement l'eficiència energètica, la protecció del circuit i la fiabilitat a llarg termini dels sistemes electrònics moderns.

Conclusió

Els díodes SMD s'utilitzen àmpliament en l'electrònica moderna per donar suport al control eficient de l'energia, la protecció del circuit i el funcionament estable d'alta velocitat.La selecció adequada del díode depèn de factors com ara la tensió directa, el temps de recuperació, el rendiment tèrmic i la capacitat de gestió del corrent.Un bon disseny tèrmic de PCB i una correcta selecció de paquets ajuden a reduir el sobreescalfament i millorar la fiabilitat a llarg termini.A mesura que els dispositius electrònics continuen fent-se més petits i potents, la comprensió del comportament dels díodes SMD és cada cop més important en el disseny de circuits moderns.
