La histèresi és un concepte important en electrònica que explica per què alguns sistemes responen de manera diferent en funció del seu estat anterior.En lloc de reaccionar a l'instant a cada petit canvi d'entrada, els sistemes histerètics utilitzen un efecte de memòria que ajuda a millorar l'estabilitat i reduir els canvis no desitjats.Aquest comportament s'utilitza àmpliament en comparadors, disparadors Schmitt, sistemes magnètics i electrònica de potència per crear un funcionament de circuits més fiable.Entendre com funciona la histèresi ajuda a explicar el seu impacte en el rendiment, l'eficiència i el disseny electrònic pràctic.

Catàleg

Què és la histèresi en els circuits electrònics?

La histèresi en circuits electrònics es refereix a una condició en què la sortida del sistema depèn no només de les condicions d'entrada actuals sinó també d'estats operatius anteriors.En lloc d'utilitzar un únic llindar de commutació, els sistemes histerètics solen funcionar amb punts d'activació i desactivació separats.La diferència entre aquests llindars forma una finestra d'histèresi.

En electrònica pràctica, la histèresi crea un efecte de memòria.Una vegada que un dispositiu canvia d'estat, no s'inverteix immediatament quan les condicions d'entrada fluctuen lleugerament en la direcció oposada.Aquest comportament permet als sistemes mantenir un funcionament més previsible en condicions canviants.

La histèresi s'utilitza àmpliament en:

• Circuits comparadors

• Disparadors de Schmitt

• Electrònica de potència

• Sistemes d'emmagatzematge magnètic

• Sistemes de control industrial

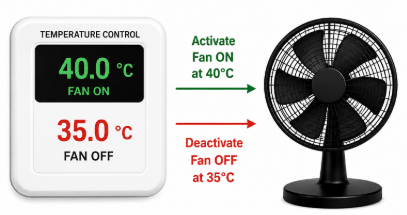

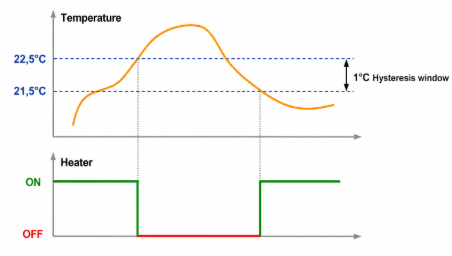

Figura 2. Ventilador controlat per temperatura mitjançant llindars d'encesa i apagat separats per a un funcionament estable

Per exemple, un ventilador de refrigeració es pot activar a 40°C però roman actiu fins que la temperatura baixi 35°C.Utilitzant diferents ON i Llindars OFF evita el cicle ràpid quan les condicions de funcionament fluctuen prop d'un punt de consigna.

Sense histèresi, els sistemes que operen a prop dels nivells de llindar poden reaccionar contínuament a ions de senyal petit v ariat.Aquest comportament pot produir xerrada de relé, activació falsa, funcionament inestable i activitat de commutació excessiva.

A causa de la seva capacitat de suportar una presa de decisions estable en condicions fluctuants, la histèresi segueix sent un principi important en el disseny electrònic modern.

Com funciona la histèresi en sistemes reals

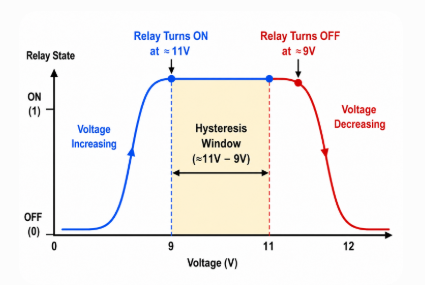

Figura 3. Comportament de commutació del relé que mostra llindars d'encesa i apagat separats amb una finestra d'histèresi

Un dels exemples més simples d'histèresi apareix en el funcionament del relé.

Imagineu a relé de 12 V connectat a una font d'alimentació variable.

Comportament de commutació de relés

• La tensió augmenta gradualment a partir de 0V

• El relé s'activa a aproximadament 11V

• La tensió disminueix lentament

• El relé roman actiu

• Finalment, el relé s'apaga prop de 9V

La diferència entre la tensió d'activació i desactivació s'anomena finestra d'histèresi.

El relé conserva temporalment el seu estat anterior en lloc de respondre immediatament a petits canvis de tensió.Aquest mateix principi apareix en sistemes afectats per soroll elèctric, ondulació de tensió, interferències electromagnètiques (EMI) i fluctuacions tèrmiques.Aquestes pertorbacions poden introduir petits ions v ariat en senyals i condicions de funcionament, fent que el comportament de llindar estable sigui més difícil de mantenir sense histèresi.

La histèresi estabilitza les decisions de llindar en condicions fluctuants i redueix els esdeveniments de commutació excessius que poden escurçar la vida útil dels components.És per això que la histèresi s'incorpora intencionadament a molts sistemes electrònics moderns.

Principis bàsics i causes de la histèresi

La característica que defineix la histèresi és comportament de memòria.Un sistema histerètic respon tant a les condicions actuals com als estats de funcionament anteriors.Com a resultat, l'augment de l'entrada i la disminució de l'entrada segueixen diferents camins de resposta.

Això crea la característica bucle d'histèresi.

Histèresi depenent de la taxa vs independent de la taxa

Característica	Tarifa independent	Depenent de la tarifa
Resposta	Majoritàriament sense canvis	Varia amb la velocitat
Sensibilitat	Baixa	Alt
Aplicacions típiques	Imants permanents	Electrònica de potència
Ús d'enginyeria	Retenció magnètica	Anàlisi de commutació dinàmica

Principals causes de la histèresi

• Alineació de domini magnètic

En els materials magnètics, els dominis magnètics microscòpics poden romandre parcialment alineats fins i tot després d'eliminar el camp magnètic extern.Aquesta alineació residual crea un efecte de memòria que contribueix al comportament de la histèresi magnètica.

• Trampa de càrrega

En els dispositius semiconductors, les càrregues elèctriques atrapades poden retardar les respostes de commutació i fer que el comportament del dispositiu depengui en part dels estats elèctrics anteriors.Aquest efecte s'observa habitualment en tecnologies de memòria i sistemes basats en transistors.

• Efectes mecànics i tèrmics

El moviment mecànic i els ions de temperatura v ariat poden introduir respostes retardades entre el comportament d'entrada i sortida.Aquests efectes s'observen sovint en relés, sensors i sistemes de temperatura regulada on els canvis físics influeixen en el rendiment del sistema.

• Feedback Positiu

Molts circuits electrònics generen histèresi intencionadament mitjançant xarxes de retroalimentació.La retroalimentació positiva canvia els llindars de canvi i ajuda a crear un comportament més controlat.Aquest enfocament s'utilitza àmpliament en comparadors, disparadors Schmitt i circuits amplificadors operacionals per millorar l'estabilitat del senyal en condicions canviants.

Entendre els bucles d'histeresi magnètica

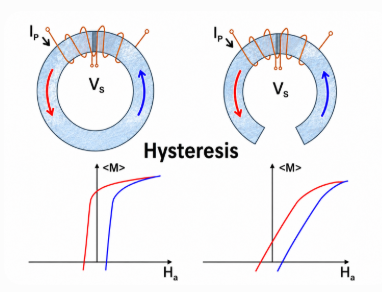

Figura 4. Bucle d'histèresi magnètica que mostra diferents camins de magnetització durant els camps magnètics canviants

Els materials magnètics proporcionen un dels exemples més clars del comportament de la histèresi.La histèresi magnètica es produeix quan els materials mantenen la magnetització després d'eliminar un camp magnètic extern.

Materials ferromagnètics com el ferro, el níquel, el cobalt i l'acer al silici presenten aquest efecte de manera natural perquè els dominis magnètics interns poden romandre parcialment alineats fins i tot després que canviïn les condicions del camp.

Comprensió del bucle d'histeresi

El bucle d'histèresi descriu la relació entre:

• Intensitat del camp magnètic (H)

• Densitat de flux magnètic (B)

B = f(H)

Els camps magnètics creixents i decreixents segueixen diferents camins, creant un bucle tancat que il·lustra el comportament de la memòria magnètica.Un bucle d'histèresi més ampli indica generalment una major pèrdua d'energia, una major generació de calor i una eficiència general reduïda.

Les corbes d'histèresi s'examinen de prop durant el disseny de transformadors, motors i sistemes d'alimentació perquè les pèrdues excessives poden crear estrès tèrmic a llarg termini.

En les fonts d'alimentació pràctiques de mode de commutació, sovint es prefereixen els materials de ferrita perquè les pèrdues d'acer de silici augmenten considerablement en operacions d'alta freqüència.

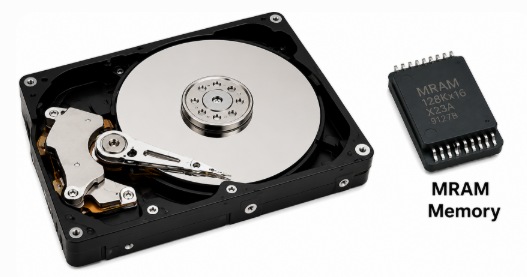

Figura 5. Dispositius d'emmagatzematge magnètic que utilitzen histèresi per a la retenció de dades

Histèresi magnètica en l'emmagatzematge de dades

Els discs durs i les tecnologies de memòria magnètica es basen en la histèresi.Com que els materials magnètics mantenen la magnetització després de l'eliminació de l'energia, la informació roman emmagatzemada sense energia elèctrica contínua.

Els usos habituals van des de discs durs, sistemes de cintes magnètiques i tecnologia de memòria d'accés aleatori magnetoresistiva (MRAM), tots els quals depenen de la histèresi magnètica per a la retenció de dades i les capacitats d'emmagatzematge no volàtil.

Materials del nucli magnètic i comparació d'eficiència

La selecció del material bàsic afecta directament les pèrdues d'histèresi, l'eficiència, la generació de calor i el rendiment a llarg termini en transformadors i sistemes de commutació.Els diferents materials responen de manera diferent als camps magnètics a causa dels ions v ariat en l'estructura atòmica, la coercivitat, la permeabilitat i les característiques de retenció magnètica.Aquestes diferències esdevenen especialment importants en transformadors, inductors, fonts d'alimentació de commutació, motors elèctrics i sistemes d'alimentació d'alta freqüència.

Comparació de materials de nucli magnètic comuns

Material	Freqüència	Relatiu Pèrdua del nucli	Relatiu Cost	Típic Aplicacions
Acer al silici	50-60 Hz	Moderat	Baixa	Transformadors d'utilitat, motors
Ferrita	kHz–MHz	Baixa	Mitjana	SMPS, circuits RF, EMI supressió
Metall amorf	50-400 Hz	Molt Baix	Alt	Transformadors d'eficiència energètica

Tot i que tots els materials admeten el funcionament magnètic, el seu rendiment pot variar considerablement en condicions pràctiques.La selecció del material sovint depèn dels requisits operatius més que del rendiment teòric.

Per exemple, els transformadors d'utilitat sovint utilitzen acer al silici per la seva rendibilitat i la seva fiabilitat des de fa temps.Les fonts d'alimentació d'alta freqüència utilitzen habitualment ferrita perquè la seva alta resistència elèctrica redueix les pèrdues de corrent de Foucault.Els transformadors eficients energèticament utilitzen cada cop més materials amorfs perquè les pèrdues més baixes poden millorar el rendiment a llarg termini.Comprendre aquestes compensacions ajuda a equilibrar el comportament tèrmic, els objectius d'eficiència i els requisits operatius.

Materials magnètics suaus vs durs

Els materials magnètics generalment es divideixen en categories tous i durs en funció de la facilitat amb què es magnetitzen i es desmagneteixen.

Propietat	Suau Materials magnètics	Dur Materials magnètics
Coacció	Baixa	Alt
Pèrdua d'histèresi	Abaix	Més alt
Ús principal	Transformadors	Imants permanents
Retenció de dades	Baixa	Alt

Els materials magnètics tous poden canviar ràpidament els estats magnètics amb una entrada d'energia relativament baixa.Es prefereixen en transformadors i inductors on es produeixen cicles magnètics repetits.

Els materials magnètics durs resisteixen la desmagnetització i conserven les propietats magnètiques durant períodes més llargs.Aquests materials s'utilitzen habitualment en imants permanents i sistemes d'emmagatzematge magnètic.

Consideracions pràctiques de selecció

La selecció d'un material de nucli magnètic implica més que simplement triar l'opció amb la pèrdua d'histèresi més baixa.La selecció del material també depèn de consideracions pràctiques com ara la freqüència de funcionament, les condicions tèrmiques, els objectius d'eficiència, les limitacions de mida, els requisits de manipulació de potència i el cost global.Aquests factors influeixen col·lectivament en el rendiment, la fiabilitat i la idoneïtat per a aplicacions específiques.

Per exemple, una font d'alimentació de commutació d'alta freqüència generalment es beneficia dels nuclis de ferrita a causa de les pèrdues més baixes durant la commutació ràpida.Mentrestant, els transformadors de serveis públics que operen a freqüències de xarxa estàndard poden continuar utilitzant acer al silici a causa de l'eficiència de costos i la fiabilitat provada.

La selecció del material afecta directament l'eficiència a llarg termini, el comportament tèrmic i el rendiment global del sistema.Entendre aquests avantatges us permet triar materials magnètics que s'adaptin millor als requisits de l'aplicació.

Histèresi en dispositius semiconductors

Figura 6. Dispositius SCR i TRIAC utilitzats en aplicacions de commutació

Els tiristors són dispositius de commutació de semiconductors dissenyats per a aplicacions d'alta tensió i alt corrent.A diferència dels transistors convencionals que responen contínuament als senyals de control, els tiristors utilitzen un mecanisme de bloqueig que permet que el dispositiu es mantingui conductor després de l'activació.

Aquest comportament operatiu crea una característica de memòria perquè la sortida del dispositiu depèn en part del seu estat anterior.Un cop activada, la conducció continua fins que les condicions de funcionament cauen per sota dels límits elèctrics específics.

Com funciona el comportament d'enganxament

Dispositius com ara Rectificadors controlats per silici (SCR) i TRIACs confiar en enganxar i mantenir les característiques actuals.

Després de rebre un pols de porta, el dispositiu entra en un estat conductor i continua funcionant fins i tot quan s'elimina el senyal de la porta.La conducció s'atura només quan el corrent disminueix per sota del llindar de corrent de retenció.

Com que l'activació i la desactivació es produeixen en condicions elèctriques diferents, els tiristors presenten un comportament similar a la histèresi.

Paràmetres clau que afecten el rendiment

• Corrent de bloqueig: corrent mínima necessària immediatament després de l'activació.

• Corrent de manteniment: corrent mínima necessària per mantenir la conducció.

• Corrent de disparador de la porta: corrent necessària per activar el dispositiu.

• Tensió de bloqueig: capacitat màxima de tensió en estat OFF.

Exemple d'escenari de selecció de dispositius

Aplicació	Suggerit Dispositiu	Raó
Controlador de velocitat del ventilador	BT136 TRIAC	Commutat AC bidireccional capacitat
Control de motors industrials	TYN612 SCR	Major tensió i corrent capacitat de maneig
Circuits educatius	TIC106 SCR	Funcionament senzill de baixa potència i accessibilitat

El procés de selecció sovint depèn de com interactua el dispositiu amb l'entorn operatiu.

Per exemple, un controlador de velocitat del ventilador domèstic o un regulador de llum utilitza habitualment el BT136 TRIAC perquè la seva capacitat de commutació bidireccional simplifica el control de CA.Com que el corrent altern flueix en ambdues direccions, un TRIAC pot conduir durant les dues meitats del cicle de CA sense necessitat de components de commutació addicionals.Aquesta característica redueix la complexitat del circuit i fa que la implementació sigui més pràctica en electrònica de consum compacta.

Els sistemes de control de motors industrials poden afavorir, en canvi TYN612 SCR, que està dissenyat per manejar condicions de major potència i entorns operatius més exigents.Les aplicacions que impliquen càrregues de corrent més grans i requisits de regulació de potència sovint es beneficien d'una capacitat de commutació més forta i una robustesa millorada.

Per a projectes educatius i aplicacions de control de baixa potència, el TIC106 SCR segueix sent una opció pràctica pel seu comportament de funcionament senzill i accessibilitat per a l'experimentació.S'utilitza amb freqüència en circuits de commutació introductoris on la facilitat d'entesa i implementació és important.

Aquest enfocament basat en l'aplicació demostra que la selecció del dispositiu depèn no només de les especificacions elèctriques sinó també dels requisits del sistema, les condicions de funcionament i les consideracions pràctiques de disseny.

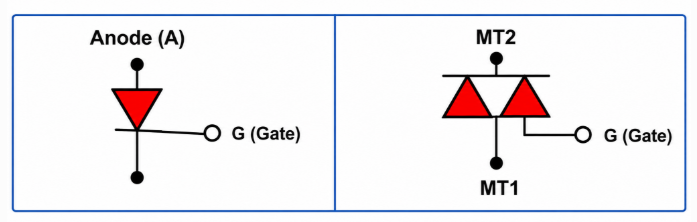

Figura 7. SCR i TRIAC Símbols que mostren diferents estructures de commutació

SCR vs TRIAC

Característica	SCR	TRIAC
Direcció actual	Una direcció	Dues direccions
Commutat de CA	Limitat	Excel·lent
Aplicacions DC	Comú	Menys comú
Control de potència	Alt	Moderat
Ús típic	Sistemes industrials	Comercial dispositius electrònics

Histèresi en circuits comparadors i disparadors de Schmitt

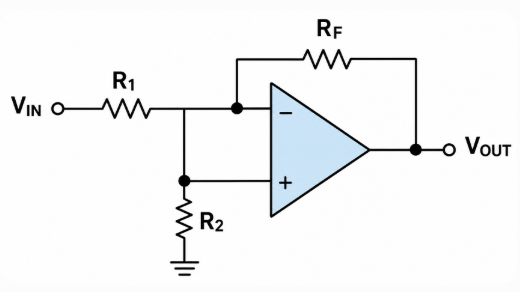

Figura 8. Circuit comparador amb retroalimentació positiva per a la histèresi

Els circuits comparadors representen una de les aplicacions pràctiques més comunes de la histèresi en electrònica.El seu propòsit és comparar un senyal d'entrada amb una tensió de referència i generar una sortida segons el resultat de la comparació.

Els sistemes reals operen amb freqüència en entorns que contenen soroll elèctric, ondulació i fluctuacions del senyal.En aquestes condicions, els petits ions v ariat propers als nivells del llindar poden afectar la consistència de sortida.

La histèresi millora el comportament del llindar creant nivells de commutació separats, permetent que els circuits comparadors funcionin de manera més fiable en condicions canviants del senyal.

Comparador de comparació de rendiment

Paràmetre	Sense Histèresi	Amb Histèresi
Fals disparador	Freqüent	Mínim
Estabilitat de canvi	Pobre prop del llindar	Estable
Xarxa de relleus	Comú	Rar
Sensibilitat al soroll	Alt	Reduït
Fiabilitat de la sortida	Moderat	Millora

La comparació demostra per què la histèresi s'utilitza habitualment en interfícies de sensors, sistemes integrats i aplicacions de control industrial.

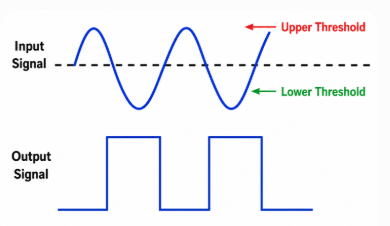

Figura 9. Operació del disparador de Schmitt utilitzant llindars superiors i inferiors

Entendre l'operació del disparador de Schmitt

Un disparador de Schmitt utilitza intencionadament una retroalimentació positiva per crear histèresi, de manera que no canvia a una tensió llindar única.En canvi, utilitza dos punts de commutació diferents: una tensió de llindar superior i una tensió de llindar inferior.Això fa que les transicions del senyal siguin més netes i estables.En sistemes integrats pràctics, els disparadors de Schmitt s'afegeixen sovint a les interfícies de sensors i a les entrades dels interruptors mecànics perquè les petites fluctuacions del senyal, el soroll o el rebot de contacte poden crear múltiples transicions de sortida no desitjades.

Histèresi en amplificador operacional i electrònica de potència

Amplificadors operacionals s'utilitzen àmpliament en sistemes de detecció, processament de senyals i circuits de control analògic a causa de la seva sensibilitat i capacitat d'amplificació.Quan els senyals d'entrada varien lentament o operen prop de les condicions del llindar, petites fluctuacions poden afectar la consistència de la commutació i crear un comportament de sortida inestable.

Per millorar el rendiment, els circuits d'amplificador operacional sovint introdueixen histèresi mitjançant xarxes de retroalimentació positiva.Aquest enfocament crea llindars d'activació i desactivació separats, cosa que permet que el comportament de canvi es mantingui més controlat en condicions d'entrada canviants.

Un exemple pràctic d'histèresi apareix a sistemes intel·ligents d'aire condicionat.

Considereu un sistema amb una temperatura ambient objectiu de 26°C.Sense una finestra d'histèresi, les fluctuacions menors de temperatura al voltant del punt de consigna poden activar repetidament el funcionament del compressor.

Les condicions de funcionament d'exemple inclouen l'activació de refrigeració a 28°C i desactivació de refrigeració a 24°C.

Això 4°C La separació crea una finestra d'histèresi que redueix l'activitat de commutació innecessària i permet que el sistema funcioni en un rang de temperatures més ampli abans de canviar d'estat.

Comportament del sistema comparat

Control Mètode	Compressor Cicles per hora	Efecte
Sense histèresi	Alt	Augment del desgast del compressor i funcionament inestable
Amb finestra d'histèresi de 4°C	Abaix	Millora de l'eficiència i reduïda activitat de canvi

Els valors anteriors representen un comportament operatiu comparatiu en lloc de mesures fixes perquè la freqüència de commutació varia segons la mida de l'habitació, les condicions tèrmiques, la qualitat de l'aïllament i els factors ambientals.

Tot i així, la comparació demostra un principi de disseny important.Els sistemes amb rangs d'histèresi estrets o absents poden canviar repetidament a les condicions properes al llindar, augmentant l'estrès elèctric i reduint la vida útil dels components a llarg termini.Les finestres de funcionament més amples generalment redueixen la freqüència de cicle i milloren la consistència operativa.

En sistemes pràctics, la reducció de l'activitat de commutació pot millorar l'eficiència energètica, disminuir l'estrès tèrmic i suportar una vida útil més llarga del compressor.Mètodes de control similars s'utilitzen àmpliament en sistemes ambientals, regulació de la temperatura industrial i electrònica de consum on és important un comportament de llindar estable.

Aquest exemple demostra com la histèresi influeix no només en el comportament del circuit, sinó també en el rendiment del sistema real i la fiabilitat a llarg termini.

Mesura i Caracterització de la Histèresi

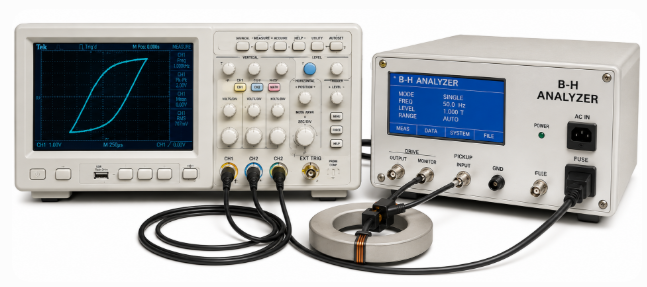

Figura 10. Oscil·loscopi i analitzador B-H per a la mesura de la histèresi

La mesura de la histèresi ajuda a avaluar com es comporten els components en condicions de funcionament canviants.En lloc d'identificar simplement si existeix histèresi, les mesures també determinen amb quina força afecta el comportament de commutació, l'eficiència i el rendiment a llarg termini.

S'utilitzen diferents eines segons el sistema analitzat:

• Oscil·loscopis: visualitzeu els llindars de commutació i el comportament del senyal en circuits com ara comparadors i disparadors de Schmitt.

• Analitzadors de corbes B-H: avaluen els materials magnètics mesurant les pèrdues de coercivitat, retenència i histèresi.

• Sistemes de caracterització magnètica: estudien el comportament magnètic en tecnologies d'investigació i emmagatzematge.

• Sistemes de prova automatitzats: millora la repetibilitat i les proves de components a gran escala.

Les mesures habituals inclouen:

• Coercitivitat - intensitat del camp magnètic necessària per eliminar la magnetització residual

• Retentivitat: magnetització restant després de l'eliminació del camp

• Interval d'histèresi - separació entre llindars de commutació

• Llindars de commutació: valors que desencadenen canvis d'estat

Els resultats de la mesura influeixen directament en la selecció del material i el disseny del sistema.Les pèrdues d'histèresi excessives poden augmentar la generació de calor, mentre que els llindars mal seleccionats poden reduir la consistència operativa.

Optimització de la histèresi en el disseny electrònic

Histèresi vs sistemes no histerètics

Característica	Histèresi	No histerètic
Soroll Immunitat	Alt	Baixa
Estabilitat	Millor	Menys estable
Canvi Freqüència	Abaix	Més alt
Sensibilitat	Abaix	Més alt
Fals Activació	Reduït	Més comú
A llarg termini Fiabilitat	Millor	Reduït

Aquesta comparació il·lustra per què la histèresi s'introdueix intencionadament en molts sistemes pràctics.

Diversos factors influeixen en el comportament de la histèresi, com ara el soroll elèctric, la temperatura de funcionament, la càrrega v ió ariat, la velocitat de commutació, les condicions tèrmiques i els requisits de resposta.L'equilibri ideal del disseny depèn de l'aplicació específica i de l'entorn operatiu.

Reptes i orientacions futures de recerca

Tot i que la histèresi millora el comportament del sistema, també pot crear reptes de disseny a mesura que els dispositius es fan més petits i funcionen a velocitats més altes.

Els reptes actuals associats a la histèresi inclouen pèrdues d'energia en sistemes magnètics, generació de calor, efectes d'envelliment del material, complexitat del modelatge i augment de les pèrdues a freqüències operatives elevades.Aquestes limitacions poden afectar l'eficiència general, la fiabilitat i el rendiment del sistema a llarg termini.

La investigació en curs continua explorant materials magnètics de baixes pèrdues, tècniques d'optimització assistides per IA, tecnologies de memòria espintrònica, mètodes de control d'histèresi adaptativa i sistemes avançats de semiconductors.Aquests desenvolupaments tenen com a objectiu millorar l'eficiència, reduir les pèrdues i donar suport a un comportament més intel·ligent del sistema.

Els futurs sistemes electrònics poden adoptar cada cop més tècniques d'histèresi adaptativa que ajusten automàticament el comportament operatiu segons les condicions canviants.A mesura que els dispositius continuen avançant en velocitat i complexitat, el control eficient de la histèresi continuarà sent una consideració important en el disseny del sistema electrònic.

Conclusió

La histèresi ajuda els sistemes electrònics a funcionar de manera més fiable millorant l'estabilitat i reduint el comportament de commutació no desitjat.S'utilitza àmpliament en materials magnètics, dispositius semiconductors, sistemes de control i electrònica de potència on les condicions de funcionament canvien constantment.Tot i que pot introduir pèrdues d'energia en algunes aplicacions, un disseny adequat d'histèresi pot millorar l'eficiència i el rendiment a llarg termini.La comprensió de la histèresi permet prendre millors decisions en el disseny de circuits i l'optimització del sistema.
