Taulers de pa: estructura, peces i consells d’ús
2025-06-04 9752

Les taules de pa us ajuden a construir i provar circuits sense soldar.En aquest article, aprendràs com funciona una placa de pa, quines parts podeu utilitzar i com evitar problemes comuns.

Catàleg

Visió general de la placa de pa

Una placa és una placa rectangular amb una xarxa de forats utilitzats per construir i provar circuits sense soldar -se.A l’interior, té tires metàl·liques que connecten files o columnes de forats, permetent que els components electrònics s’insereixen i s’interconnecten fàcilment.

Les taules de pa són reutilitzables i tenen diverses mides.Normalment tenen una àrea central per a components i baranes laterals per a la distribució d’energia.Les taules de pa ofereixen una forma no permanent i reutilitzable de provar les idees del circuit.Són els millors per experimentar amb dissenys abans de comprometre’s amb dissenys soldats o basats en PCB.

Disposició de l'estructura de la placa de pa

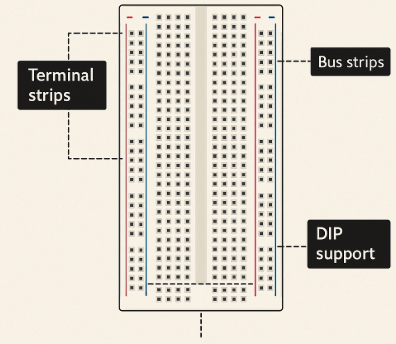

Figura 1: Disposició de l'estructura del tauler de pa

Aquest disseny de la taula de pa us ajuda a veure on col·locar peces a l’hora de construir un circuit.Té tres seccions principals: tires d’autobús, tires de terminal i suport de DIP.Les tires del bus es troben als costats i s’utilitzen per connectar l’alimentació.Un costat sol ser de tensió positiva i l’altre és per a la tensió de terra o negativa.

Les tires del terminal es troben al centre.Col·loqueu la majoria de les vostres parts en aquestes files, com ara resistències i LED.Els forats de cada fila estan connectats, de manera que l'electricitat pot fluir entre ells.El suport de DIP és la bretxa del centre.Separa els costats esquerre i dret de la tira del terminal.Aquesta bretxa es fa per adaptar -se a xips que tenen pins a banda i banda.

Components que s’utilitzen en un tauler

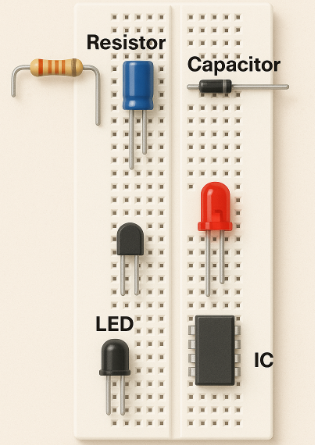

Figura 2: Components que s’utilitzen en un tauler

Aquesta imatge mostra components electrònics habituals col·locats en un tauler de pa.Cadascú té un paper diferent en un circuit i s’adapta als forats del tauler per a una connexió fàcil.

• La resistència s’utilitza per controlar el flux de corrent elèctric.Ajuda a protegir altres parts de tenir massa corrent.

• El condensador emmagatzema i allibera energia elèctrica.Sovint s’utilitza per suavitzar els canvis de tensió en un circuit.

• El LED s’il·lumina quan el corrent hi flueix.Només funciona en una direcció, de manera que s’ha de col·locar de la manera correcta.

• La IC és un xip que conté moltes parts petites al seu interior.S'adapta a la bretxa mitjana perquè cada passador es pugui connectar a diferents files.

Mòduls compatibles amb la taula de pa

Mòduls del sensor

Aquests inclouen sensors de temperatura, detectors de moviment i llum.S’utilitzen per detectar condicions ambientals i alimentar dades als microcontroladors.

Mòduls de visualització

Es poden connectar pantalles petites com OLED, LCD i 7 segments per mostrar sortides com la temperatura, el temps o els valors de depuració.

Mòduls de comunicació

Els mòduls com els transmissors/receptors de Bluetooth, Wi-Fi i RF permeten als vostres projectes de taula comunicar-se sense fils o amb altres dispositius.

Mòduls de relé i sortida

Els mòduls de relé ajuden a controlar els dispositius d’alta potència mitjançant senyals de baixa potència.Els mòduls de sortida també inclouen els brunzers i els motors de vibració per a la senyalització.

Mòduls d’alimentació d’alimentació

Aquests connecten els carrils de potència d’un tauler de pa i proporcionen tensions seleccionables (normalment 3.3V o 5V) des d’una font USB o DC.

Taulers de microcontroladors

Les juntes petites com Arduino Nano, ESP8266 i ESP32 Dev són sovint compatibles amb la taula.Serveixen com a cervells de molts projectes d’electrònica.

Accessoris de tauler de pa per millorar el prototipat

Cables de pont

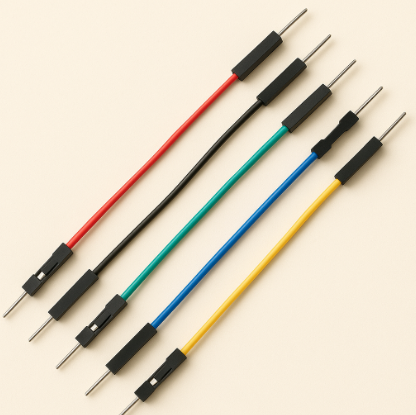

Figura 3: cables de pont

Els cables de pont són cables flexibles que s’utilitzen per enllaçar diferents punts en una placa.Veuen en diverses longituds i tipus, com ara masculí-masculí, masculí a femení i femení a femenina.L'ús de cables codificats per colors ajuda a identificar les línies de senyal, terra i elèctrica amb més facilitat.

Mòduls d’alimentació d’alimentació del pa de pa

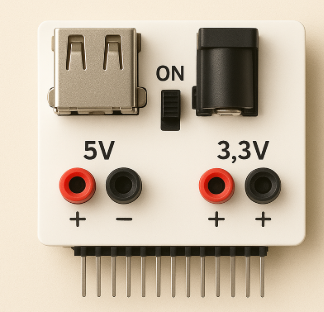

Figura 4: Mòduls d’alimentació d’alimentació del tauler

Aquests mòduls es connecten directament als carrils de potència de la placa i proporcionen una potència constant de 3.3V o 5V.Normalment tenen entrades de presa de barril USB o DC i sovint disposen de commutadors de commutació per activar o desactivar la potència.Això fa que l’alimentació del vostre circuit sigui ràpid i convenient.

Adaptadors de tauler a mòdul

Figura 5: Adaptadors de tauler de pa a mòdul

Alguns components, com els sensors o les pantalles, poden no alinear -se amb l'espai entre la placa de pa.Els adaptadors converteixen-los en formats que faciliten el pa, facilitant la instal·lació més senzilla i segura.

Publicacions vinculants i preses de plàtan

Figura 6: Publicacions d’unió i preses de plàtan

S'utilitza per connectar equips externs com fonts d'alimentació o multimeters, els pals d'unió proporcionen una forma estable i fiable de portar eines de tensió o prova externa al vostre entorn de pa.

Kits d'emmagatzematge de components

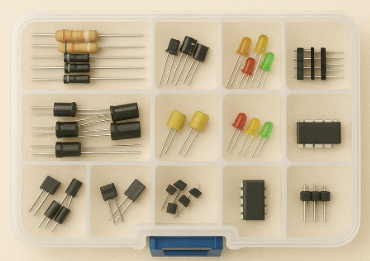

Figura 7: Kits d'emmagatzematge de components

Un bon sistema d’emmagatzematge manté el vostre espai de treball ordenat i les peces fàcils de trobar.Els kits sovint inclouen compartiments organitzats per a resistències, condensadors, transistors i ICS, cosa que permet construir -vos més ràpidament sense perdre el seguiment de les parts.

Diferents tipus de cables de pont de paquets

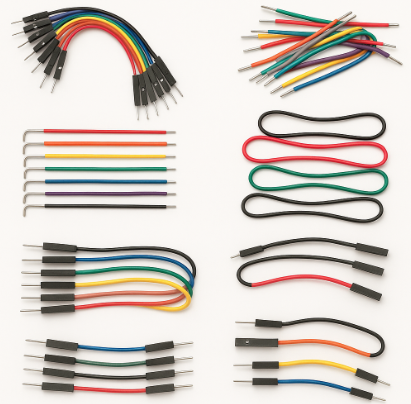

Figura 8: Diferents tipus de cables de pont de paquets

Cables masculins a masculins

Es tracta de cables de pont que s’utilitzen a la taula de pa.Connecten dos punts directament sobre una placa de pa o des d’una placa a un mòdul o capçalera.

Cables masculins a dones

Aquests cables s’utilitzen per connectar la placa de pa a mòduls o sensors que tenen pins masculins.Un dels extrems entra al tauler de pa, mentre que l'extrem femení s'uneix al dispositiu.

Cables femenins a dones

Aquests són útils per enllaçar dos mòduls que tots dos tenen capçaleres masculines.Sovint s’utilitzen en configuracions d’Arduino o Raspberry Pi on els components es connecten directament.

Cables de nucli sòlid preformat

Aquests cables de pont són rígids i mantenen la seva forma, cosa que els fa millor per crear circuits nets i estructurats.Sovint es venen en longituds variats amb extrems despullats i doblegats.

Cables flexibles dupont

Es tracta de cables suaus i aïllats amb connectors de pins que fan que el conjunt de circuits sigui més ràpid.Són reutilitzables i s’inclouen àmpliament als kits d’electrònica.

Conjunts de fil codificat per colors

Els cables de pont amb codis de colors ajuden a organitzar connexions de circuit.El vermell s’utilitza per a la potència, el negre per a la terra i altres colors per a diferents senyals per millorar la claredat i reduir els errors.

Articles útils per a un millor tauler de pa

Pastilles adhesives i cinta d’escuma

Les pastilles adhesives o la cinta d’escuma a doble cara s’utilitzen habitualment per muntar la tauler de pa en una superfície estable.D’aquesta manera s’evita que es llisqui mentre s’insereix o elimina components.La cinta d’escuma també afegeix una mica d’amortiment per protegir la superfície que hi ha a sota.

Etiquetes de tubs i filferro de calor

El tub de calor s’utilitza per cobrir i aïllar les connexions de filferro quan es transfereix la disposició de la taula de pa a una configuració més permanent.Les etiquetes de filferro us ajuden a fer un seguiment de les línies de senyal i les connexions de potència, reduint la confusió en els circuits.

Plomes conductives i clips de prova

Els bolígrafs conductors permeten dibuixar camins conductors temporals sobre taulers de paper o prototips per fer proves.Els clips de prova us ajuden a unir sondes o condueixen a potes de components específics sense molestar la resta del circuit.

Com triar la placa de pa dreta

• Mida i nombre de forats: les taules de pa de diferents mides.Assegureu -vos que el que trieu té prou espai per al vostre projecte.

• Bona connexió dins dels forats: el metall dins de cada forat ha de subjectar fortament els cables i les parts.Això ajuda el vostre circuit a funcionar sense problemes.

• Els carrils d’energia que podeu moure: algunes taules de pa tenen rails laterals que es poden treure o moure.Això pot ajudar quan necessiteu adaptar -vos a més taulers.

• Plàstic exterior fort: el tauler ha de sentir -se ferm i no doblegar -se fàcilment.Això l’ajuda a durar més i mantenir les parts al seu lloc.

• Funciona amb els cables i les parts: la majoria de les parts s’ajusten a les taules de pa amb espais estàndard.Només heu d'assegurar -vos que els vostres cables i mòduls coincideixen amb els forats del tauler.

Errors comuns de tauler de pa i com evitar -los

Utilitzant taulers de pa de vells o danyats

Si el tauler de pa té forats solts o desgastats, potser no subjectarà fortament els cables.Això pot comportar connexions o parts dolentes que cauen mentre proveu.

Saltar les comprovacions de potència abans d’encendre’l

Comproveu sempre cap a on van els cables de potència.Si connecteu alguna cosa de la manera equivocada, podeu danyar les parts o fer que tot el circuit deixi de funcionar.

Posar parts cap enrere

Algunes parts, com LED o transistors, només funcionen en una direcció.Tingueu cura de combinar correctament els pins quan els col·loqueu al tauler.

No llegir el full de dades

Cada part electrònica inclou un full de dades que us indica què fa cada pin.Ignorar -ho pot provocar connexions equivocades i molta confusió.

Aglobant massa la placa

L'ús de grans mòduls o massa cables en un espai reduït pot fer que el vostre circuit sigui difícil de veure i difícil de solucionar.Intenta difondre les coses perquè tot estigui clar.

Conclusió

Les taules de pa fan que l’edifici del circuit sigui senzill i segur.Podeu provar ràpidament les vostres idees amb les parts adequades i una mica de cura.Oferir taulers i eines de qualitat pot ajudar a més persones a crear millors projectes.Voleu comprar la placa?Allotgeu -vos a nosaltres per obtenir els preus actuals i els detalls de les accions.
