Guia completa per a DS1302 RTC
2024-11-09 5496

El xip DS1302 integra perfectament un sistema de calendari/calendari en temps real i 31 bytes de memòria RAM estàtica, que desemmotlla amb gràcia els misteris de cronometratge.Proporciona un mitjà per comunicar -se eficaçment amb microprocessadors mitjançant una interfície de sèrie simplificada.Aquest document s’avança profundament en l’arquitectura del xip, descobrint els complexos treballs i la dansa dels electrons dins dels seus circuits.Desperta la curiositat dels intrigats per l’elegància del disseny tecnològic.

Catàleg

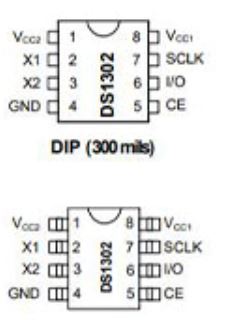

DS1302 PIN CONNEXIONS DE VISTA GENERAL

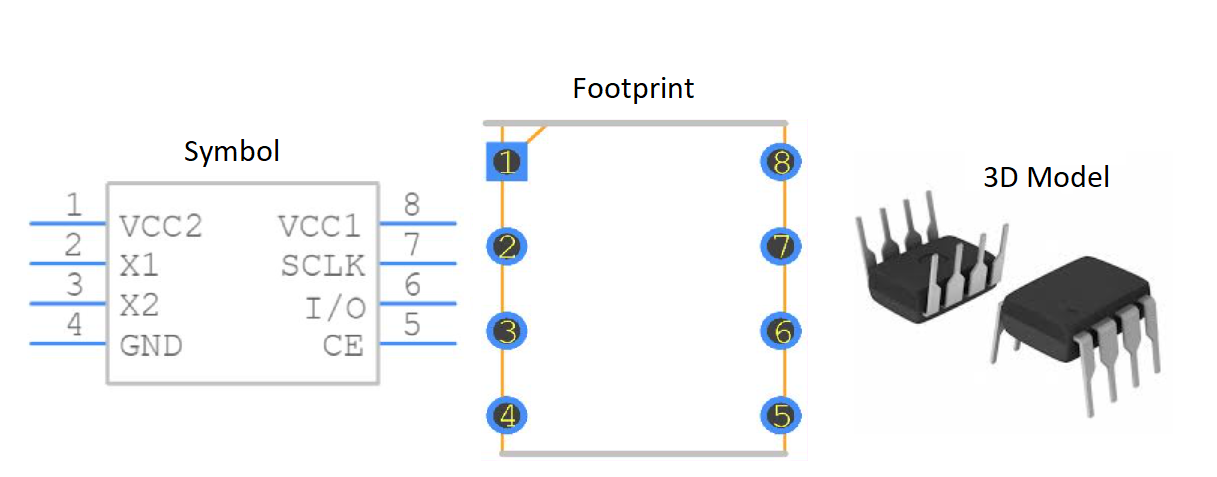

Model CAD de DS1302

Visió general de DS1302

El DS1302 Combina un rellotge/calendari en temps real amb 31 bytes de RAM estàtica, elaborats amb escenaris de baixa potència.Proporciona informació minuciosa de cronometratge durant segons, minuts, hores, dies, dates, mesos i anys, completat amb els ajustaments de Leap Ajustaments manipulats sense esforç.Aquest sistema permet formats de 24 hores i 12 hores, amb un indicador AM/PM per atendre les preferències dels usuaris de les normes de visualització de temps digital.La seva interfície de comunicació en sèrie facilita la connectivitat amb diversos microprocessadors, que representen l'adaptabilitat en el disseny del sistema.

Característiques de DS1302

Tornada integrada i manipulació de dades

El DS1302 demostra ser una opció ben arrodonida per a tasques de cronometratge, que inclou totes les operacions alhora que proporciona un emmagatzematge temporal de dades dins de la seva memòria RAM.El cronometratge s’executa de manera eficient mitjançant una interfície sèrie de tres fils racionalitzada, permetent una comunicació suau amb els microcontroladors.Aquesta configuració allotja diversos mètodes de transferència de dades, com ara el mode de byte i el mode, injectant flexibilitat en sistemes complexos.

Ús energètic eficient

Una característica notable del DS1302 és el seu ús de potència prudent, que funciona dins d’un rang de tensió de 2.0V a 5.5V.Quan funciona a 2.0V, només utilitza 300NA, presentant-se com una elecció adequada per a aplicacions de baix consum com els aparells de bateria.Aquest nivell d’eficiència energètica redueix la freqüència dels canvis de la bateria, allargant la vida de l’equip: un factor beneficiós per gestionar les configuracions remotes que busquen fiabilitat i menys interrupcions.

Disseny econòmic espacial

El DS1302 compacta de 8 pins de la DS1302 i, per tant, els paquets asseguren que ocupi un espai mínim, un tret atractiu en el disseny de dispositius on cada espai és inestimable.La versatilitat del factor de forma és evident en la seva ocupació en diversos sectors, des de l'electrònica de consum fins a les màquines industrials.A més, el seu petit paquet facilita la incorporació del xip als dissenys de circuits existents, cosa que ens fa més senzill actualitzar sistemes més antics sense molèsties.

Ampli interval de temperatura de funcionament

La capacitat del DS1302 de funcionar de manera fiable dins d’un rang de temperatura industrial estén la seva aplicabilitat, permetent -li prosperar en condicions ambientals difícils.Aquest tret el converteix en una elecció fiable per a dispositius que han de funcionar constantment en temperatures extremes, com els en configuracions exteriors i aplicacions d'automoció.La robusta tolerància a la temperatura és un testimoni de la seva fiabilitat inigualable, un tret que considera molt en els escenaris de la missió.

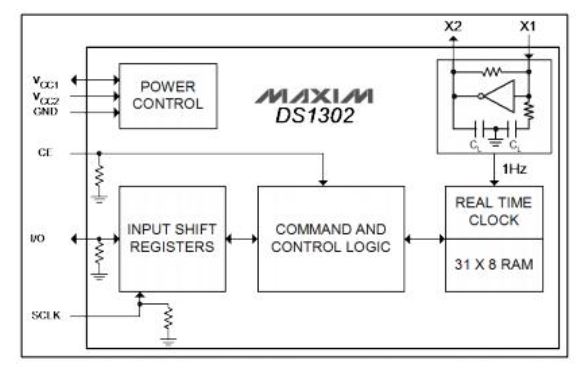

Diagrama de blocs funcionals DS1302

Especificacions tècniques

Maxim Integrated proporciona un ampli espectre d’especificacions per al DS1302+, que serveix de guia completa per comprendre les seves capacitats i integrar -lo perfectament en aplicacions diverses.El DS1302+ Desplaça en una funcionalitat de sincronització precisa, un aspecte per als sistemes que s’interessen en mantenir una minuciositat minuciosa i una gestió eficient de dades.La taula següent és les especificacions tècniques, els atributs, els paràmetres del DS1302+integrat Maxim.

Circuit de funcionament de DS1302

El mòdul de rellotge en temps real DS1302 es connecta amb els microprocessadors mitjançant una interfície de comunicació en sèrie síncrona, que necessita només tres connexions: Habilitat de xip (CE), entrada/sortida (E/S) i rellotge en sèrie (SCLK).Aquest marc de cablejat racionalitzat s’agraeix per la seva senzillesa i fiabilitat, reflectint el desig d’elegància en el disseny.La transferència de dades a i des del rellotge/RAM es pot produir un byte alhora o en ràfegues de fins a 31 bytes.El disseny permet el funcionament de potència extremadament baixa, conservant dades i informació sobre el rellotge en menys d'1 µW.El circuit de funcionament típic es mostra a continuació.

Alternatives per a DS1302

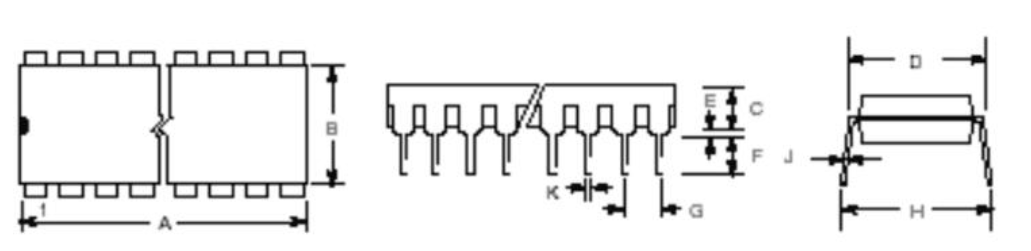

Dimensions de DS1302

Fabricant de DS1302

Maxim integrat lidera el paisatge tecnològic amb avenços innovadors en sincronització, eficiència energètica i fiabilitat de les dades, centrades en les tecnologies de temps de cronometratge, gestió d’energia i comunicació.Aquestes àrees fomenten les interaccions electròniques perfectes i optimitzen l’ús de l’energia, garantint l’intercanvi d’informació fiable.L’empresa alimenta l’enginyeria creativa oferint eines i recursos potents que alleugen reptes de disseny complexos, que ens permeten desenvolupar -nos amb garantia i precisió.

Parts comparables

PDF de full de dades

Fulls de dades DS1302

Fulls de dades DS1302+

Fulls de dades DS1302N

Fulls de dades DS1307N+

Fulls de dades DS1337+

DS1672-2+ fulls de dades
